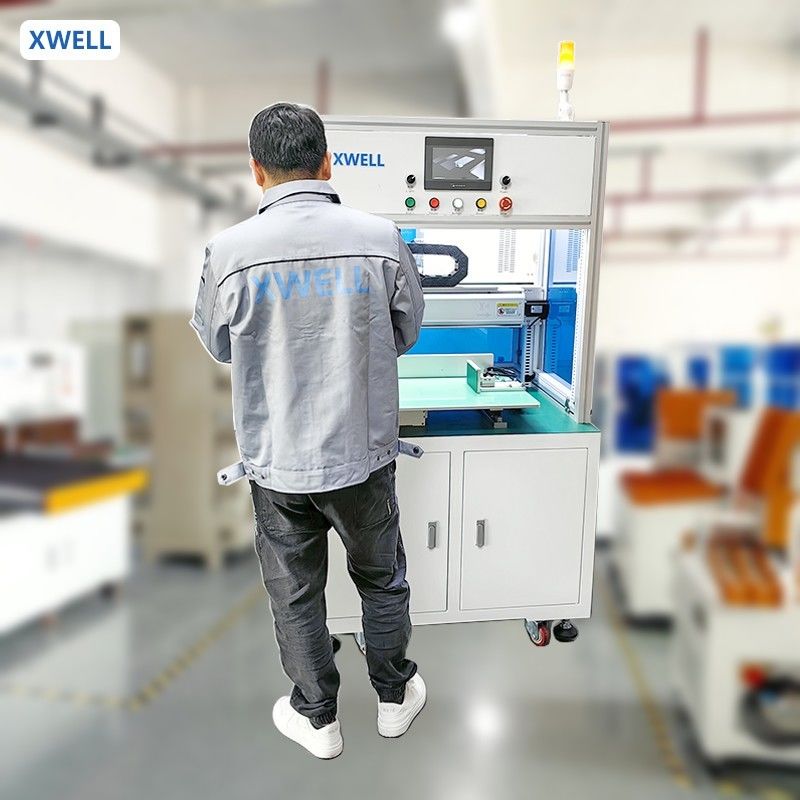

Li-Ion Accupakket Puntlasmachine Enkelzijdige Automatische Puntlasser
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | XWELL |
| Certificering: | CE |
| Modelnummer: | MD-ADW |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | USD 11000 - 15000 / pcs |
| Verpakking Details: | Houten kist |
| Levertijd: | 10-15 dagen |
| Betalingscondities: | T/T, Western Union, L/C |
| Levering vermogen: | 100 stcs per maand |
|
Gedetailleerde informatie |
|||
| Belangrijkste verkoopargumenten: | automatisch | Max. Lassendikte: | 0,3 mm |
|---|---|---|---|
| Geleidingsse manier: | Eenzijdig | Types batterijen: | Cilindrische cel |
| Besturingssysteem: | Ingebed Systeem | Gebruikersinterface: | touchscreen |
| Stroombron: | 5000A / 8000A / 10000A optioneel | Vervaardiging: | 500*350 (mm) ongeveer 760 18650 cellen |
| Maximaal laadvermogen: | 200-400 stuks ((standaard 18650 lithiumbatterie) | Besturingssysteem: | ingebouwde systeem + mens-machine scherm |
Productomschrijving
Li-Ion Accupack Puntlasmachine Enkelzijdige Automatische Puntlasser
Productomschrijving:
MD-ADW is geschikt voor het puntlassen en assembleren van accupacks in de fabriek voor 14500 / 18650 / 21700 / 26650 / 32700 multi-parallelle multi-serie combinaties. Het kan worden gebruikt in elektrische gereedschapsaccu's, torsieauto-accu's, energieopslagaccupacks, scooter-elektrische voertuigaccu's, enz. In vergelijking met handmatig puntlassen zijn de efficiëntie en nauwkeurigheid van het lassen aanzienlijk verbeterd. Het gehumaniseerde ontwerp maakt de bediening en het debuggen zeer eenvoudig en handig. Het ontwerp van ingebouwde componenten maakt het uiterlijk beknopter.
Kenmerken:
- *Ondersteuning voor start bij onderbreking, automatisch starten en handmatig starten.
*Alarm voor koude lasverbinding en afdichting.
*Eenvoudig programma, ondersteuning voor matrix, array en puntprogramma, kan 100 groepen parameters opslaan.
*Alarm voor slijtage van lasnaald.
*Ingebouwde lasstroommonitor, kan de lasstroom in realtime weergeven.
*Ontwerp voor NB, elektrisch gereedschap, tuingereedschap, hoog vermogen, energieopslagaccu, elektrische motorauto-accupack en andere
lithium accupacks puntlassen.
*Kan worden gecombineerd met de productielijn van lithiumbatterijgroepen.
*Kan tientallen processen van verschillende accupackproducten opslaan, van product wisselen zonder parameters opnieuw in te stellen.
*Kan worden gecombineerd met een verscheidenheid aan merken puntlassers.
Productspecificatie
|
SPECIFICATIES VOOR MD-ASW EN MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Aantal laskoppen
|
1
|
2
|
|
|
Verplaatsing
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Lassnelheid
|
0,5 s/punt, 2000-2500 stuks/u
|
0,5 s/punt, 3500-4000 stuks/u
|
|
|
Lasser voeding
|
5000A Inverter Puntlasser
|
||
|
Max. motorsnelheid
|
1000 mm/s
|
||
|
Max. aantal batterijen
|
450 stuks (18650)
|
||
|
Besturingssysteem
|
Ingebed systeem
|
||
|
Gebruikersinterface
|
Touchscreen
|
||
|
Aandrijfmodus
|
Stappenmotor en precisie geleiderail
|
||
|
Voeding
|
220V/50Hz (machine); 3-fase, 380V/50Hz (Lasser)
|
||
|
Luchtdruk
|
0,3-0,6 MPa
|
||
|
Machine afmetingen
|
900L*900B*1750Hmm
|
1100L*900B*1930Hmm
|
|
|
Machinegewicht
|
200 kg
|
350 kg
|
|
Producttoepassing
MD-ADW kan worden gebruikt in elektrische gereedschapsaccu's, torsieauto-accu's, energieopslagaccupacks, scooter-elektrische voertuigaccu's, enz. In vergelijking met handmatig puntlassen zijn de efficiëntie en nauwkeurigheid van het lassen aanzienlijk verbeterd.
Productbediening
1. De parameters van het lassen instellen op het touchscreen. (Hetzelfde product hoeft slechts één keer te worden ingesteld)
2. Plaats de fixture met het accupack op de snelle klempositie.
3. Druk op de startknop, de machine voltooit automatisch alle lasacties.
4. De lasser geeft een geluidssignaal om de operator te vragen de nieuwe fixture (accupack) te vervangen.
Details dubbelzijdige puntlasser
Lasvoorbeelden van cilindrische accupacks
