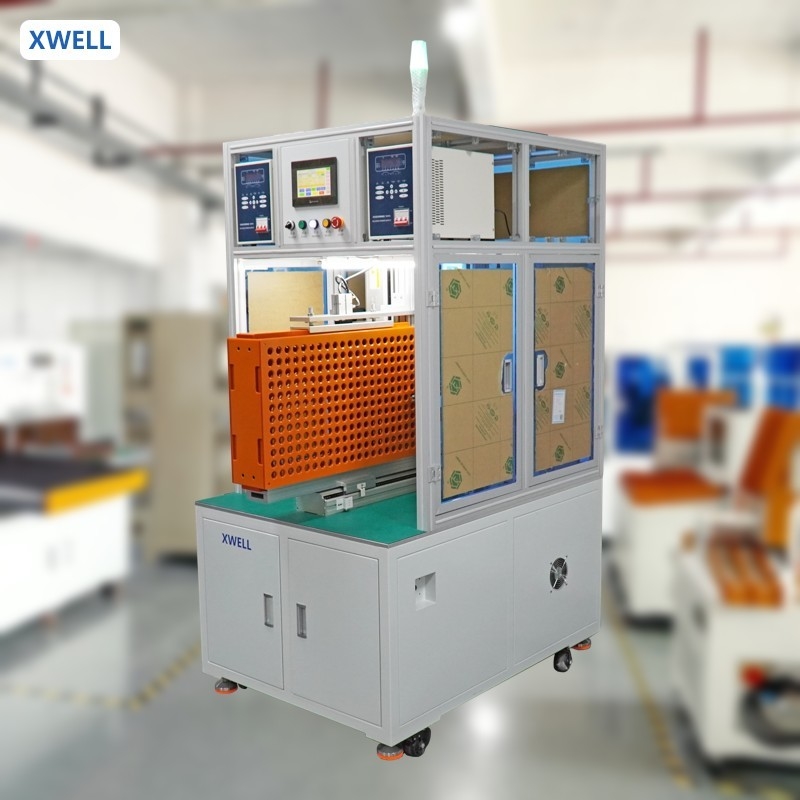

Automatische dubbelzijdige CNC puntlasmachine lasapparatuur voor accupakketten
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | XWELL |
| Certificering: | CE |
| Modelnummer: | MD-ADW |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | USD 11000 - 15000 / pcs |
| Verpakking Details: | Houten doos |
| Levertijd: | 10-15 dagen |
| Betalingscondities: | T/T, Western Union, L/C |
| Levering vermogen: | 100 stcs per maand |
|
Gedetailleerde informatie |
|||
| Model: | Lithium-batterij dubbelzijdige rotatie 6-as automatische plek lasmachine | Hoofd nummer: | 2 pc's |
|---|---|---|---|
| Besturingssysteem: | Ingebed Systeem | Gebruikersinterface: | Aanraakscherm |
| Stroombron: | 5000A / 8000A / 10000A optioneel | Efficiëntie: | 3800 stuks/uur |
| Vervaardiging: | 500*350 (mm) ongeveer 760 18650 cellen | Maximaal laadvermogen: | 200-400 stuks ((standaard 18650 lithiumbatterie) |
| Besturingssysteem: | ingebouwde systeem + mens-machine scherm | Transmissiemodus: | stap + riem + geïmporteerde precieze lineaire geleidingsrail (optioneel servo + schroef) |
| Markeren: | automatische dubbelzijdige puntlasser,CNC accupakket lasmachine,lithium batterij puntlasapparatuur |
||
Productomschrijving
Automatische dubbelzijdige CNC-spotsweismachine
Kenmerken
1Ondersteuning van de start van het stoppunt, ondersteuning van de omzetting van de automatische start- en handmatige startmodus.
2. Eenvoudige programmering, ondersteunen van elk punt programmering en array programmering, kan sprong plek te realiseren
Las, enkelpunt, dubbelpunt modus snelle schakeling, spot las pad optimalisatie, verbetering van de efficiëntie, lokale schijf kan 99 groepen van programmering bestanden op te slaan, USB-interface kan grafieken importeren.
3De plaats lassen hoofd neemt het middelpunt van twee laspinnen als het middelpunt van de cirkel, en de hoek is continu verstelbaar,met een vermogen van meer dan 10 W,.
4. Het systeem is verdeeld in operator, beheerder, supergebruiker, enzovoort. Het is handig om te gebruiken, te beheren en te onderhouden butt lasmachine.
5De inverter DC-lassenstroom heeft de voordelen van stabiele prestaties, snelle lassnelheid,constante stroom werkwijze en eliminatie van onstabiele factoren van de lasstroom gedurende lange tijd.
6Met het lasstroommonitoringssysteem kan het de lasstroom in realtime controleren.
7. Spot lassen voeding heeft de functie van vals lassen alarm, dat rechtstreeks kan communiceren met de bewegingscontroller.Het kan de valse laspositie registreren en waarschuwen voor de vervanging van de lasspeld.
8De lasdoeltreffendheid is ongeveer 8 keer hoger dan bij handgesweis, hoge stabiliteit, arbeidsbesparing en tijdsbesparing.
Productkenmerken
1.1 Vermogen: driefasige wisselstroom 380 V
1.2 Luchtdruk; 0,4-0,6Mpa
1.3 Toepassingsbereik: serie- en parallelle combinatie van krachtbatterijkern 18650 / 26650, meervoudige parallelle en meervoudige combinatie, elektrisch gereedschapsbatterij, schommelbatterij, opslagbatterijpakket,26650 batterijpakket, 32650 batterijpakket, batterij voor elektrische fietsen, enz.
1.4 Maximale stroomtoevoer: bijvoorbeeld de 18650-batterijkern, maximale stroomtoevoer: X-as 35 stuks kern* Y-as 20 stuks kern, indien een grotere stroomtoevoer nodig is, moet deze worden aangepast.
1.5 Geschikte lasnaald: Diameter 4 - 4 * 6 geïmporteerde platte kop lasnaald (bulge punt las), diameter 1,5*100 mm ((spot las)
1.6 Geschikte nikkelbreedte: Nikkelvorming
1.7 Kan worden aangepast spot lassen vorm voor in en achteruit type ((geschikt voor automatische productielijn met behulp van)
1.8 Aanpasbare automatische slijpnaaldfunctie
1.9 Geschikte nikkeldikte: 0,1 mm-0,3 mm
1.10 Productie-efficiëntie: ongeveer 4000 PCS - 5000 PCS per uur
1.11 Lasmachine: model 5000A/8000A, twee sets
- Standaard spotlassen: 5000A/8000A, 2 sets
- Snelle snelheid puntlassen ((2-10 ms)
- Laagtemperatuurlassen
- Real-time monitoring van het lassen
- Met signaal voor het voltooien van het lassen, bespaart u de lastijd
- Kan worden ingesteld plaats lassen specificatie lassen ((positieve en negatieve worden gelast met behulp van verschillende stromen)
- Kan worden ingesteld dezelfde batterij positieve plek lassen, en negatieve niet plaats lassen
- De stroom is te klein of abnormaal tijdens spot lassen, de machine automatisch alarmen en stopt
1.12 Las effect: goede las consistentie, uniforme soldeerslijmen en mooie
1.13 Drie soorten gegevensinvoer voor puntlassen:
- Metode voor het invoeren van puntmatrix
- Invoermethode van een matrix
- Disk import methode,opslaan van spot lassen gegevens op U-schijf,import rechtstreeks naar de machine,(U-schijf CAD DXF gegevens worden geïmporteerd in het touchscreen door een enkele doorgang,kan vervolgens worden geëxporteerd van het touchscreen in batches naar de U-schijf, en vervolgens ingevoerd in andere machines voor gebruik)
1.14 Naam van de lasvorm:Chinese en Engelse Input Skill
1.15 Besturingscomponent: 7-inch touchscreen, 6-assige highspeed PLC-programmeerder, 3-assige 750W servomotor, 2-assige 400W servomotor aandrijving elektrische laskop
1.16 Gebruik voor het vormen van nikkelstrook om afval te verminderen
1.17 Debuggen van apparatuur is eenvoudig, gemakkelijk te leren en gemakkelijk te begrijpen, het model snel te wijzigen (0-199 groepsgegevens kunnen worden opgeroepen)
1.18 Laskracht: elektrische servo
1.19 Voltooide batterijbevestigingsvorm: 1 set isolatie elektrische houten bevestigingsstuk ((2 stuks)
1.20 Garantie: één jaar beperkte garantie en levenslange ondersteuning
1.21 Het apparaat is voorzien van een storingalarm.
1.22 Afmeting:L1100*W900*H1930MM
1.23 Gewicht: ongeveer 350 kg
Voordelen van het product
1. Las slag kan worden aangepast
2Geschikt voor verschillende soorten batterijen
3. Hoog snelheidslassen
4. 7-inch touchscreen, gemakkelijker te bedienen, helderder weergave
5De laskop heeft een lucht- of waterkoelingsfunctie, die de invloed van de temperatuur van de naald op de laskwaliteit effectief kan verminderen.
6. kan tot 99 groepen bestanden opslaan, het bestand is eenvoudig te bellen,
vereist geen ingewikkeld lijnveranderproces
7. een-toets kalibratiefunctie voor totale verschuiving van soldeerslijpen, die kan worden gekalibreerd voor spotverschuiving veroorzaakt door het wijzigen van de soldeerspeld of om andere redenen
8Elektrische of pneumatische pleklassen is optioneel
Productspecificatie
|
Specificaties voor MD-ASW en MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer van de laskop
|
1
|
2
|
|
|
Reizen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Verwarmingsplaten
|
0.5s/plek, 2000-2500 stuks/uur
|
0.5s/plek, 3500-4000 stuks/uur
|
|
|
Verwarmingsmachine
|
5000A Inverter Spot Welder
|
||
|
Maximaal motortoerental
|
1000 mm/s
|
||
|
Maximaal aantal batterijen
|
450 stuks (18650)
|
||
|
Besturingssysteem
|
Ingebed systeem
|
||
|
Gebruikersinterface
|
Touchscreen
|
||
|
Rijmodus
|
Stapmotor en precisiegeleiderrail
|
||
|
Stroomvoorziening
|
220V/50Hz ((machine); 3-fase, 380V/50Hz ((sweismachine)
|
||
|
Luchtdruk
|
0.3-0.6 MPa
|
||
|
Maatwerkgrootte
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Gewicht van de machine
|
200 kg
|
350 kg
|
|
Toepassing van het product
MD-ADW kan worden gebruikt in elektrische gereedschapsbatterij, torsieautobatterij, energieopslagbatterijpakket, scooterbatterij voor elektrische voertuigen, enz.de efficiëntie en nauwkeurigheid van het lassen zijn sterk verbeterd.
Productbewerking
1. Het instellen van de parameters van het laswerk op het touchscreen.
2Plaats de armature met de batterij op de snel vastklempositie.
3Als u op de startknop drukt, voltooit de machine automatisch alle laswerkzaamheden.
4. Het geluid van de lasser om de bediener te verzoeken een nieuwe armature (batterij) te vervangen.
Detail van de dubbelzijdige pleklassen
Proefmonsters voor het lassen van cilindrische batterijpakketten
