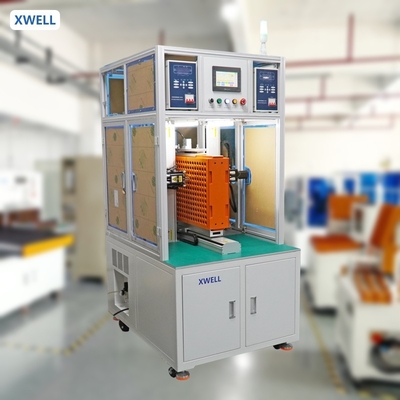

Automatische dubbelzijdige batterij tab spot lasmachine

Voordelen

1) Induceren van belastingspanning, regelen van spanning door feedback, en het realiseren van hoogwaardige las.

2) Voorverhitting, de aandrijfsmodus van de hoofdverwarming, voorverhitting vóór het lassen, om een stabiele laskwaliteit te garanderen.

3) Behoud de continuïteit van de energiedichtheid, verkort de lastijd en vermindert de vervorming en kleur van basismetaal.

4) Gemakkelijk om te wisselen van lage stroom naar hoge stroom, geschikt voor precisielassen.

5) De boven- en ondergrens van de stroom kan eenvoudig worden ingesteld om te beoordelen of de laskwaliteit goed is of niet, wat geschikt is voor het automatiseren van het lasplatform.

6) De lasstroom stijgt met de tijd van elektrificatie om het laseffect te waarborgen.

Productkenmerken

1.1 Vermogen: driefasige wisselstroom 380 V
1.2 Luchtdruk; 0,4-0,6Mpa
1.3 Toepassingsbereik: serie- en parallelle combinatie van krachtbatterijkern 18650 / 26650, meervoudige parallelle en meervoudige combinatie, elektrisch gereedschapsbatterij, schommelbatterij, opslagbatterijpakket,26650 batterijpakket, 32650 batterijpakket, batterij voor elektrische fietsen, enz.
1.4 Maximale stroomtoevoer: bijvoorbeeld de 18650-batterijkern, maximale stroomtoevoer: X-as 35 stuks kern* Y-as 20 stuks kern, indien een grotere stroomtoevoer nodig is, moet deze worden aangepast.
1.5 Geschikte lasnaald: Diameter 4 - 4 * 6 geïmporteerde platte kop lasnaald (bulge punt las), diameter 1,5*100 mm ((spot las)
1.6 Geschikte nikkelbreedte: Nikkelvorming
1.7 Kan worden aangepast spot lassen vorm voor in en achteruit type ((geschikt voor automatische productielijn met behulp van)
1.8 Aanpasbare automatische slijpnaaldfunctie
1.9 Geschikte nikkeldikte: 0,1 mm-0,3 mm
1.10 Productie-efficiëntie: ongeveer 4000 PCS - 5000 PCS per uur
1.11 Lasmachine: model 5000A/8000A, twee sets

• Standaard spotlassen: 5000A/8000A, 2 sets
• Snelle snelheid puntlassen ((2-10 ms)
• Laagtemperatuurlassen
• Real-time monitoring van het lassen
• Met signaal voor het voltooien van het lassen, bespaart u de lastijd
• Kan worden ingesteld plaats lassen specificatie lassen ((positieve en negatieve worden gelast met behulp van verschillende stromen)
• Kan worden ingesteld dezelfde batterij positieve plek lassen, en negatieve niet plaats lassen
• De stroom is te klein of abnormaal tijdens spot lassen, de machine automatisch alarmen en stopt

1.12 Las effect: goede las consistentie, uniforme soldeerslijmen en mooie
1.13 Drie soorten gegevensinvoer voor puntlassen:

• Metode voor het invoeren van puntmatrix
• Invoermethode van een matrix
• Disk import methode,opslaan van spot lassen gegevens op U-schijf,import rechtstreeks naar de machine,(U-schijf CAD DXF gegevens worden geïmporteerd in het touchscreen door een enkele doorgang,kan vervolgens worden geëxporteerd van het touchscreen in batches naar de U-schijf, en vervolgens ingevoerd in andere machines voor gebruik)

1.14 Naam van de lasvorm:Chinese en Engelse Input Skill
1.15 Besturingscomponent: 7-inch touchscreen, 6-assige highspeed PLC-programmeerder, 3-assige 750W servomotor, 2-assige 400W servomotor aandrijving elektrische laskop
1.16 Gebruik voor het vormen van nikkelstrook om afval te verminderen
1.17 Debuggen van apparatuur is eenvoudig, gemakkelijk te leren en gemakkelijk te begrijpen, het model snel te wijzigen (0-199 groepsgegevens kunnen worden opgeroepen)
1.18 Laskracht: elektrische servo
1.19 Voltooide batterijbevestigingsvorm: 1 set isolatie elektrische houten bevestigingsstuk ((2 stuks)
1.20 Garantie: één jaar beperkte garantie en levenslange ondersteuning
1.21 Het apparaat is voorzien van een storingalarm.
1.22 Afmeting:L1100*W900*H1930MM
1.23 Gewicht: ongeveer 350 kg

Voordelen van het product

1. Las slag kan worden aangepast
2Geschikt voor verschillende soorten batterijen
3. Hoog snelheidslassen
4. 7-inch touchscreen, gemakkelijker te bedienen, helderder weergave
5De laskop heeft een lucht- of waterkoelingsfunctie, die de invloed van de temperatuur van de naald op de laskwaliteit effectief kan verminderen.
6. kan tot 99 groepen bestanden opslaan, het bestand is eenvoudig te bellen,
vereist geen ingewikkeld lijnveranderproces
7. een-toets kalibratiefunctie voor totale verschuiving van soldeerslijpen, die kan worden gekalibreerd voor spotverschuiving veroorzaakt door het wijzigen van de soldeerspeld of om andere redenen
8Elektrische of pneumatische pleklassen is optioneel

Productspecificatie

Toepassing van het product

MD-ADW kan worden gebruikt in elektrische gereedschapsbatterij, torsieautobatterij, energieopslagbatterijpakket, scooterbatterij voor elektrische voertuigen, enz.de efficiëntie en nauwkeurigheid van het lassen zijn sterk verbeterd.

Productbewerking

1. Het instellen van de parameters van het laswerk op het touchscreen.
2Plaats de armature met de batterij op de snel vastklempositie.
3Als u op de startknop drukt, voltooit de machine automatisch alle laswerkzaamheden.
4. Het geluid van de lasser om de bediener te verzoeken een nieuwe armature (batterij) te vervangen.

Detail van de dubbelzijdige pleklassen

Proefmonsters voor het lassen van cilindrische batterijpakketten
