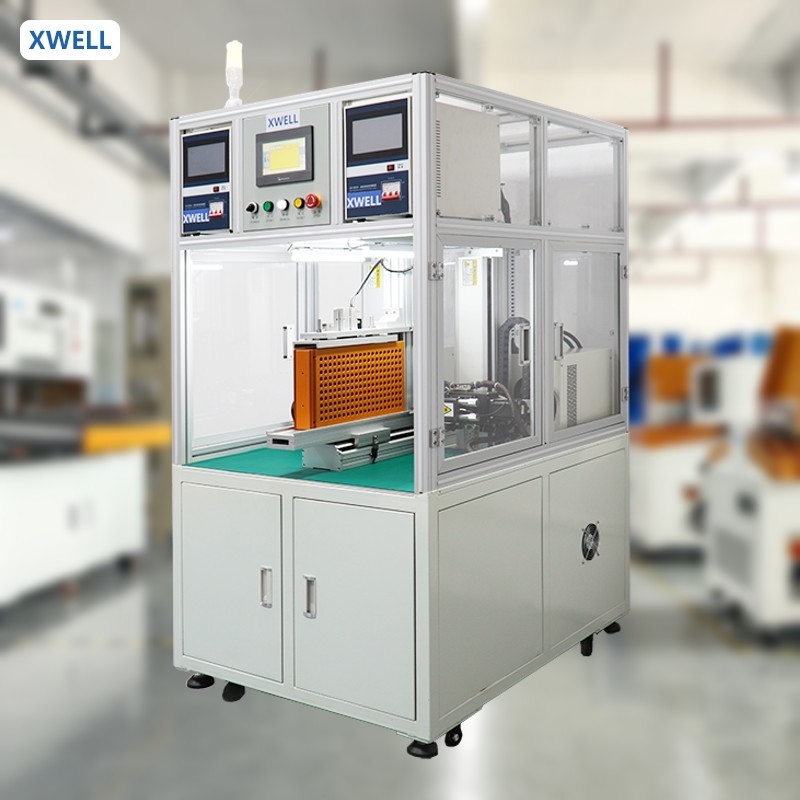

Automatische dubbelzijdige roterende lasmachine voor accupakket met PLC-besturingssysteem
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | XWELL |
| Certificering: | CE |
| Modelnummer: | MD-ADW |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | USD 11000 - 15000 / pcs |
| Verpakking Details: | Houten doos |
| Levertijd: | 10-15 dagen |
| Betalingscondities: | T/T, Western Union, L/C |
| Levering vermogen: | 100 stcs per maand |
|
Gedetailleerde informatie |
|||
| Betaling: | L/C,T/T,Western Union,Paypal | Garantie: | 1 jaar |
|---|---|---|---|
| Belangrijke verkooppunten: | Zeer nauwkeurigheid | Gebruikersinterface: | Aanraakscherm |
| Stroombron: | 5000A / 8000A / 10000A optioneel | Efficiëntie: | 3800 stuks/uur |
| Vervaardiging: | 500*350 (mm) ongeveer 760 18650 cellen | Maximaal laadvermogen: | 200-400 stuks ((standaard 18650 lithiumbatterie) |
| Besturingssysteem: | ingebouwde systeem + mens-machine scherm | Transmissiemodus: | stap + riem + geïmporteerde precieze lineaire geleidingsrail (optioneel servo + schroef) |
| Markeren: | automatische dubbelzijdige puntlasmachine,roterende lasmachine voor accupakketten,PLC-gestuurde lithium-ion accupuntlasser |
||
Productomschrijving
Automatische dubbelzijdige roterende lasmachine voor accupakket puntlassen met PLC-besturingssysteem
Producttoepassing
De automatische puntlasmachine voor accupakketten is een algemeen platform van automatische verwerkingstechnologie gebaseerd op CNC, geschikt voor het puntlassen en assembleren van accupakketten in de fabriek. In vergelijking met handmatig puntlassen zijn de efficiëntie en nauwkeurigheid van het lassen aanzienlijk verbeterd. Het gehumaniseerde ontwerp maakt de bediening en het debuggen zeer eenvoudig en handig. Het ontwerp van ingebouwde componenten maakt het uiterlijk beknopter.
Productspecificatie
|
SPECIFICATIES VOOR MD-ASW EN MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Aantal laskoppen
|
1
|
2
|
|
|
Verplaatsing
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Lassnelheid
|
0,5 s/punt, 2000-2500 stuks/u
|
0,5 s/punt, 3500-4000 stuks/u
|
|
|
Lasvoeding
|
5000A inverter puntlasapparaat
|
||
|
Max. motorsnelheid
|
1000 mm/s
|
||
|
Max. aantal batterijen
|
450 stuks (18650)
|
||
|
Besturingssysteem
|
Ingebed systeem
|
||
|
Gebruikersinterface
|
Touchscreen
|
||
|
Aandrijfmodus
|
Stappenmotor en precisiegeleiderail
|
||
|
Voeding
|
220V/50Hz (machine); 3-fase, 380V/50Hz (lasapparaat)
|
||
|
Luchtdruk
|
0,3-0,6 MPa
|
||
|
Machine afmetingen
|
900L*900B*1750Hmm
|
1100L*900B*1930Hmm
|
|
|
Machinegewicht
|
200 kg
|
350 kg
|
|
Producttoepassing
MD-ADW kan worden gebruikt in elektrische gereedschapsaccu's, torsieauto-accu's, energieopslagaccupakketten, scooter-elektrische voertuigaccu's, enz. In vergelijking met handmatig puntlassen zijn de efficiëntie en nauwkeurigheid van het lassen aanzienlijk verbeterd.
Productbediening
1. De parameters van het lassen instellen op het touchscreen. (Hetzelfde product hoeft slechts één keer te worden ingesteld)
2. De mal met het accupakket op de snelle klempositie plaatsen.
3. Druk op de startknop, de machine voltooit automatisch alle lasacties.
4. Het lasapparaat geeft een geluidssignaal om de operator te vragen de nieuwe mal (accupakket) te vervangen.
Details van de dubbelzijdige puntlasmachine
Lasvoorbeelden van cilindrische accupakketten
