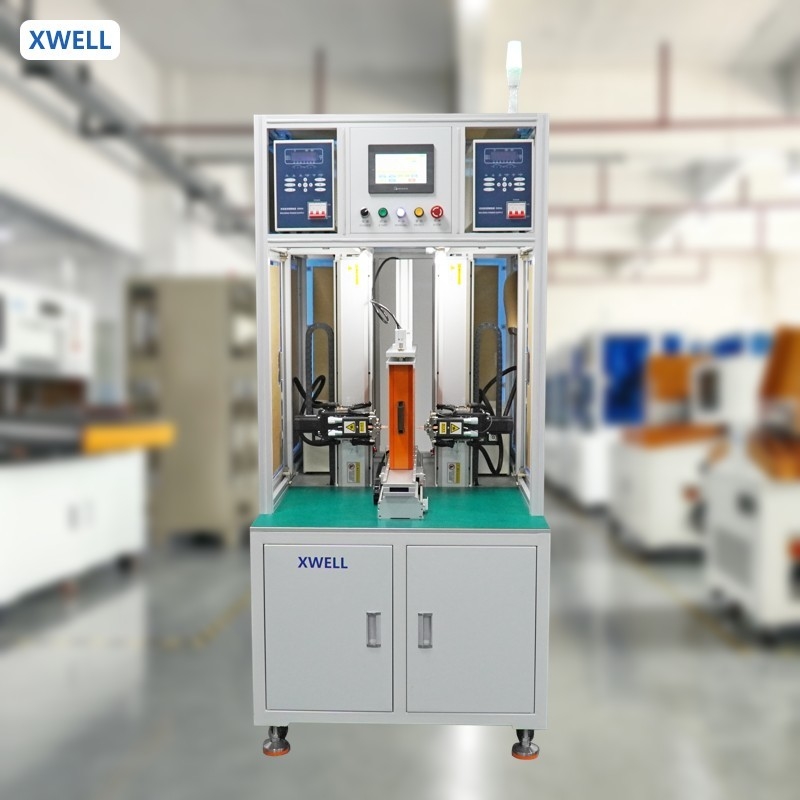

Automatische dubbelzijdige pleklassen voor batterijpakketten
Productdetails:
| Plaats van herkomst: | Chinees |
| Merknaam: | XWELL |
| Certificering: | CE |
| Modelnummer: | MD-ADW |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuks |
|---|---|
| Prijs: | USD 11000 - 15000 / pcs |
| Verpakking Details: | Houten doos |
| Levertijd: | 10-15 dagen |
| Betalingscondities: | T/T, Western Union, L/C |
| Levering vermogen: | 100 stuks per maand |
|
Gedetailleerde informatie |
|||
| Naleving: | Verklaard Ce | Garantie: | 1 jaar |
|---|---|---|---|
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Gebruikersinterface: | aanraakscherm |
| Stroombron: | 5000A / 8000A / 10000A optioneel | Efficiëntie: | 3800 stuks/uur |
| Vervaardiging: | 500*350 (mm) ongeveer 760 18650 cellen | Maximumladingscapaciteit: | 200-400 stuks ((standaard 18650 lithiumbatterie) |
| besturingssysteem: | ingebouwde systeem + mens-machine scherm | Transmissie-modus: | stap + riem + geïmporteerde precieze lineaire geleidingsrail (optioneel servo + schroef) |
| Markeren: | Automatische dubbelzijdige pleklassenmachine,Batterijpakket Spotsweldmachine |
||
Productomschrijving
Automatische dubbelzijdige pleklassen voor batterijpakketten
Vervaardiging
MD-ADW-8000A dubbelzijdige automatische spot lassen machine ondersteunt breekpunt start en is uitgerust met een transistor 8000A stroomtoevoer, die zuivere nikkelplaten onder 0.25 mm en met nikkel bekleed staal onder 0.3. Nikkelplaten moeten worden gebotsd voor het lassen. Dubbelzijdig automatisch lassen, hoge efficiëntie. Eenvoudige programmering, ondersteunt elke puntprogrammering en array programmering, grafiek import,en kan 99 groepen programmeringsbestanden opslaan. verwarming naald vervanging voorspelling herinnering, de laskop neemt water-koeling circulatie om warmte te verdrijven,die het verlies van de lasnaald effectief kan verminderen en het laseffect kan verbeteren. Zelfstandig lasstroommonitoringssysteem, dat de lasstroom kan controleren, met rozengewricht alarmmogelijkheid, kan het laswerk in realtime controleren.
Werkproces
De dubbelzijdige automatische pleklassenmachine bestaat uit een werkende voedingsbron, werkplatform, servomotor, besturingssysteem enzovoort.
Handmatig de cel in de armature, plaats de nikkelplaat; duw het in het automatiseringsplatform, en stel vervolgens de relevante parameters, array, enz., kan het laswerk worden gerealiseerd.
Productspecificatie
|
Specificaties voor MD-ASW en MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer van de laskop
|
1
|
2
|
|
|
Reizen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Verwarmingsplaten
|
0.5s/plek, 2000-2500 stuks/uur
|
0.5s/plek, 3500-4000 stuks/uur
|
|
|
Verwarmingsmachine
|
5000A Inverter Spot Welder
|
||
|
Maximaal motortoerental
|
1000 mm/s
|
||
|
Maximaal aantal batterijen
|
450 stuks (18650)
|
||
|
Besturingssysteem
|
Ingebed systeem
|
||
|
Gebruikersinterface
|
Touchscreen
|
||
|
Rijmodus
|
Stapmotor en precisiegeleiderrail
|
||
|
Stroomvoorziening
|
220V/50Hz ((machine); 3-fase, 380V/50Hz ((sweismachine)
|
||
|
Luchtdruk
|
0.3-0.6 MPa
|
||
|
Maatwerkgrootte
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Gewicht van de machine
|
200 kg
|
350 kg
|
|
Toepassing van het product
MD-ADW kan worden gebruikt in elektrische gereedschapsbatterij, torsieautobatterij, energieopslagbatterijpakket, scooterbatterij voor elektrische voertuigen, enz.de efficiëntie en nauwkeurigheid van het lassen zijn sterk verbeterd.
Productbewerking
1. Het instellen van de parameters van het lassen op het touchscreen.
2Plaats de armature met de batterij op de snel vastklempositie.
3Als u op de startknop drukt, voltooit de machine automatisch alle laswerkzaamheden.
4. Het geluid van de lasser om de bediener te verzoeken om een nieuwe armature (batterij) te vervangen.
Detail van de dubbelzijdige pleklassen
Proefmonsters voor het lassen van cilindrische batterijpakketten
