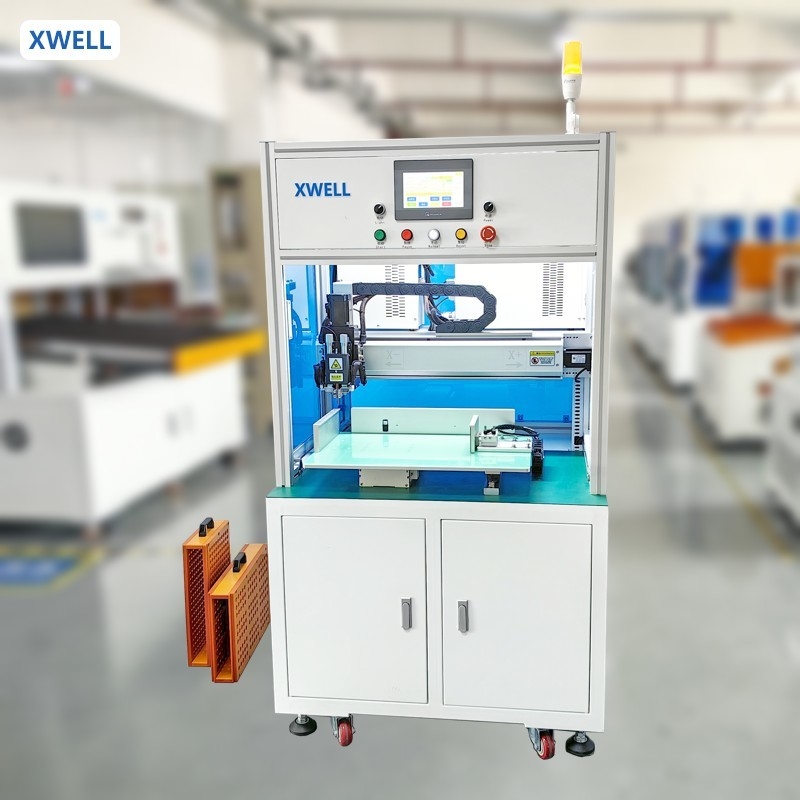

Automatische enkelzijdige roterende kop met numerieke besturing Spotsweldmachine Lasmachine Voor 18650/21700 Batterijpak Assembly
Productdetails:
| Place of Origin: | China |
| Merknaam: | XWELL |
| Certificering: | CE |
| Model Number: | MD-ADW |
Betalen & Verzenden Algemene voorwaarden:
| Minimum Order Quantity: | 1pcs |
|---|---|
| Prijs: | USD 11000 - 15000 / pcs |
| Packaging Details: | Wooden box |
| Delivery Time: | 10-15 days |
| Payment Terms: | T/T, Western Union, L/C |
| Supply Ability: | 100pcs per month |
|
Gedetailleerde informatie |
|||
| Color: | optional | Compliance: | CE |
|---|---|---|---|
| User Interface: | Touch screen | Power source: | 5000A / 8000A / 10000A optional |
| Efficiency: | 3800pcs/h | Equipment stroke: | 500*350 (mm) about 760 18650 cells |
| Maximum load capacity: | 200-400pcs(standard 18650 lithium battery) | Operating system: | embedded system + man - machine screen |
| Transmission mode: | step + belt + imported precision linear guide rail (optional servo + screw) | ||
| Markeren: | Automatische batterijspotsweldmachine,De Machine van het de Vleklassen van het 21700 Batterijpak,De Machine van het de Vleklassen van het 18650 Batterijpak |
||
Productomschrijving
Automatische enkelzijdige roterende kop met numerieke besturing Spotsweldmachine Lasmachine Voor 18650/21700 Batterijpak Assembly
Gebeurtenis:
Deze apparatuur wordt hoofdzakelijk gebruikt voor enkelzijdig en dubbelspotsweis van batterijen en vernikkelde stalen strips of nikkelstrips in cilindrische/polymerbatterijenLij, en zorgt ervoor dat de lasspanning tussen de batterijen en de met nikkel beklede stalen banden of nikkelstroken groter is dan 30 N.Het punt lassen bereik van de apparatuur kan voldoen aan de las vereisten van 18650 batterijen met 20reeksBalsamy verpakkingenen minder dan 20seriebatterijpakkettenHet aantal lasbatterijen wordt bepaald door de slag, die door mens-machine kan worden ingesteld.
Productkenmerken:
*Automatisch lassen, gelijkmatige soldeerslijmen, goede consistentie, verbeteren van de doorgang
*Realtime monitoring van de lasstroom, automatische afsluiting van valse las of explosief
brandwaarschuwing
*Optioneel puntlassen specificatie lassen (positieve en negatieve pool kan verschillende stroom instellen)
*De coördinatenparameters van spot lassen kunnen worden geïmporteerd door U Disk
*Het loopmechanisme neemt Servo Motor en lineaire module, en de positionering is nauwkeurig
*Automatische productiehoeveelheidsopname, die de huidige productie-efficiëntie weergeeft
Productspecificatie
|
Specificaties voor MD-ASW en MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer van de laskop
|
1
|
2
|
|
|
Reizen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Verwarmingsplaten
|
0.5s/plek, 2000-2500 stuks/uur
|
0.5s/plek, 3500-4000 stuks/uur
|
|
|
Verwarmingsmachine
|
5000A Inverter Spot Welder
|
||
|
Maximaal motortoerental
|
1000 mm/s
|
||
|
Maximaal aantal batterijen
|
450 stuks (18650)
|
||
|
Besturingssysteem
|
Ingebed systeem
|
||
|
Gebruikersinterface
|
Touchscreen
|
||
|
Rijmodus
|
Stapmotor en precisiegeleiderrail
|
||
|
Stroomvoorziening
|
220V/50Hz ((machine); 3-fase, 380V/50Hz ((sweismachine)
|
||
|
Luchtdruk
|
0.3-0.6 MPa
|
||
|
Maatwerkgrootte
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Gewicht van de machine
|
200 kg
|
350 kg
|
|
Toepassing van het product
MD-ADW kan worden gebruikt in elektrische gereedschapsbatterij, torsieautobatterij, energieopslagbatterijpakket, scooterbatterij voor elektrische voertuigen, enz.de efficiëntie en nauwkeurigheid van het lassen zijn sterk verbeterd.
Productbewerking
1. Het instellen van de parameters van het lassen op het touchscreen. (Eenzelfde product hoeft slechts één keer te worden ingesteld)
2Plaats de armature met de batterij op de snel vastklempositie.
3Als u op de startknop drukt, voltooit de machine automatisch alle laswerkzaamheden.
4. Het geluid van de lasser om de bediener te verzoeken om een nieuwe armature (batterij) te vervangen.
Detail van de dubbelzijdige pleklassen
Proefmonsters voor het lassen van cilindrische batterijpakketten
