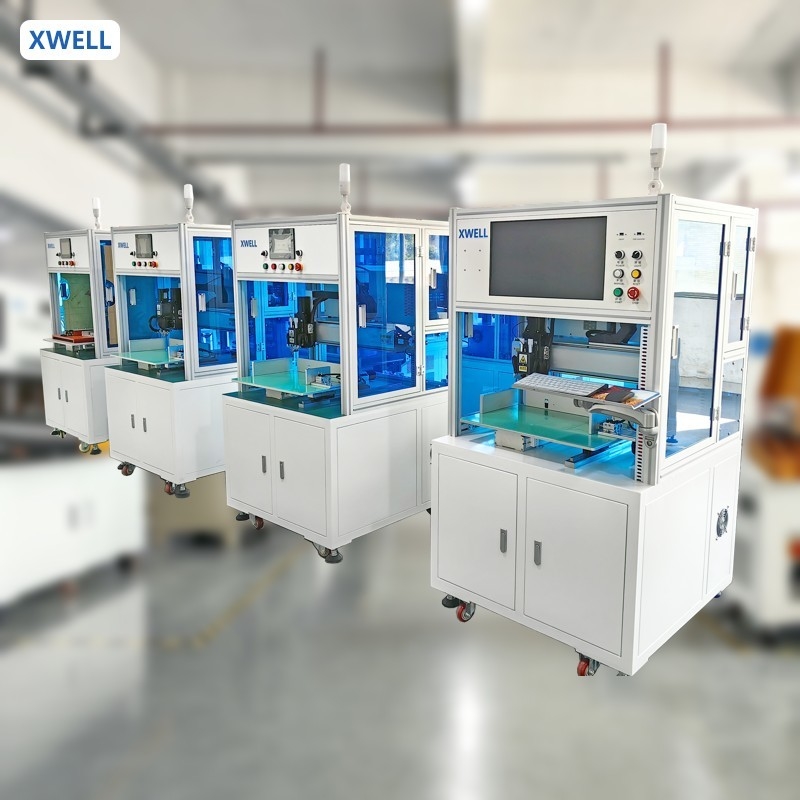

Lithiumbatterijpakket Eenzijdige automatische pleklassen met draaikoppel
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | XWELL |
| Certificering: | CE |
| Modelnummer: | MD-ADW |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuks |
|---|---|
| Prijs: | USD 11000 - 15000 / pcs |
| Verpakking Details: | Houten doos |
| Levertijd: | 10-15 dagen |
| Betalingscondities: | T/T, Western Union, L/C |
| Levering vermogen: | 100 stuks per maand |
|
Gedetailleerde informatie |
|||
| Naleving: | Verklaard Ce | Oorsprong: | China |
|---|---|---|---|
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Gebruikersinterface: | Touchscreen |
| Stroombron: | 5000A / 8000A / 10000A optioneel | Efficiëntie: | 3800 stuks/uur |
| Vervaardiging: | 500*350 (mm) ongeveer 760 18650 cellen | Maximumladingscapaciteit: | 200-400 stuks ((standaard 18650 lithiumbatterie) |
| Besturingssysteem: | ingebouwde systeem + mens-machine scherm | Transmissie-modus: | stap + riem + geïmporteerde precieze lineaire geleidingsrail (optioneel servo + schroef) |
| Markeren: | Spotsolder met draaiend laskop,Eenzijdige vlekweldmachine,Lithiumbatterijsplaatslassen |
||
Productomschrijving
Lithiumbatterijpakket Eenzijdige automatische pleklassen met draaikoppel
Beschrijving
MD-ADWmet rotatie functie van het lashoofd heeft de voordelen van een hoge efficiëntie, stabiliteit, veiligheid en gemak van bediening.automatische pleklassen.In vergelijking met de handmatige spotlassenmachine is de doeltreffendheid en nauwkeurigheid van het lassen sterk verbeterd.Het kan worden gebruikt om verschillende soorten cilindrische batterijen te lassen, waaronder 18650, 21700, 26650, 32650,32700 en andere specificaties van batterijen.
Kenmerken
1. induceer belastingspanning, controle spanning door feedback, en realiseer hoogwaardig lassen.
2. Voorverhitting, Power-modus van Main Heat, voorverhitting vóór het lassen, om een stabiele laskwaliteit te garanderen.
3. Behoud de continuïteit van de energiedichtheid, verkort de lastijd en vermindert de vervorming en kleur van basismetaal.
4Gemakkelijk om te wisselen van lage stroom naar hoge stroom, geschikt voor precisie lassen.
5. De bovenste en onderste grenzen van de stroom kunnen eenvoudig worden ingesteld om te beoordelen of de laskwaliteit goed is of niet, wat geschikt is voor het automatiseren van het lasplatform.
6. kan worden afgestemd op de productielijn van de lithiumbatterijgroep.
7. kan tientallen verschillende proces batterijpakketten product opslaan, het schakelen van producten zonder opnieuw instellen van parameters.
8Kan overeenkomen met een verscheidenheid van merken van pleklassen.
Productspecificatie
|
Specificaties voor MD-ASW en MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer van de laskop
|
1
|
2
|
|
|
Reizen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Verwarmingsplaten
|
0.5s/plek, 2000-2500 stuks/uur
|
0.5s/plek, 3500-4000 stuks/uur
|
|
|
Verwarmingsmachine
|
5000A Inverter Spot Welder
|
||
|
Maximaal motortoerental
|
1000 mm/s
|
||
|
Maximaal aantal batterijen
|
450 stuks (18650)
|
||
|
Besturingssysteem
|
Ingebed systeem
|
||
|
Gebruikersinterface
|
Touchscreen
|
||
|
Rijmodus
|
Stapmotor en precisiegeleiderrail
|
||
|
Stroomvoorziening
|
220V/50Hz ((machine); 3-fase, 380V/50Hz ((sweismachine)
|
||
|
Luchtdruk
|
0.3-0.6 MPa
|
||
|
Maatwerkgrootte
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Gewicht van de machine
|
200 kg
|
350 kg
|
|
Toepassing van het product
MD-ADW kan worden gebruikt in elektrische gereedschapsbatterij, torsieautobatterij, energieopslagbatterijpakket, scooterbatterij voor elektrische voertuigen, enz.de efficiëntie en nauwkeurigheid van het lassen zijn sterk verbeterd.
Productbewerking
1. Het instellen van de parameters van het lassen op het touchscreen. (Eenzelfde product hoeft slechts één keer te worden ingesteld)
2Plaats de armature met de batterij op de snel vastklempositie.
3Als u op de startknop drukt, voltooit de machine automatisch alle laswerkzaamheden.
4. Het geluid van de lasser om de bediener te verzoeken om een nieuwe armature (batterij) te vervangen.
Detail van de dubbelzijdige pleklassen
Proefmonsters voor het lassen van cilindrische batterijpakketten
