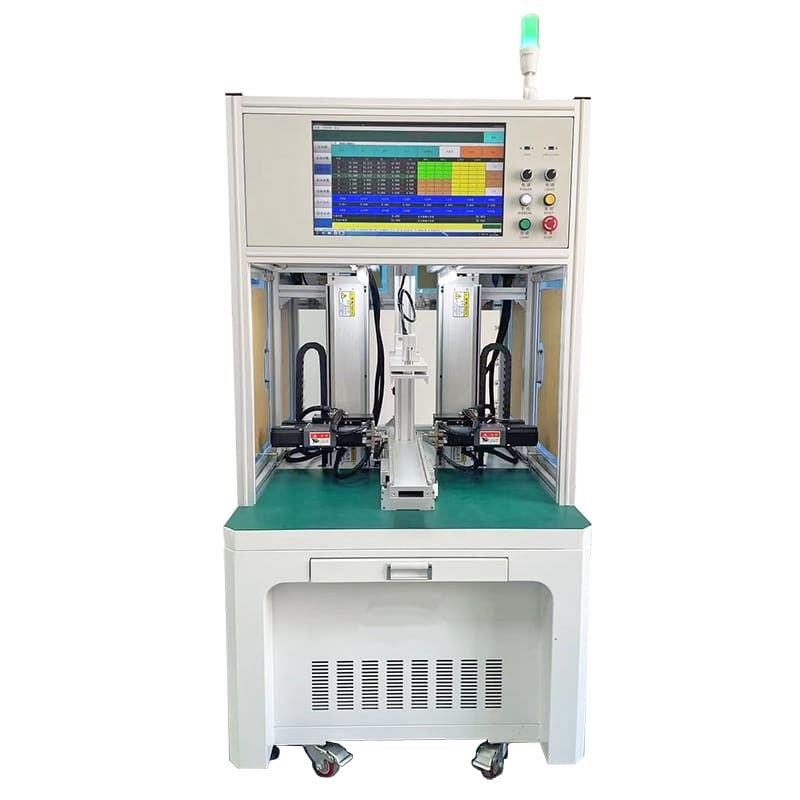

Automatische spot lassen machine dubbelzijdig weerstand batterijpakket Lithium ion spot lassen voor 18650 21700
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | XWELL |
| Certificering: | CE |
| Modelnummer: | M.D.-ADW |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuks |
|---|---|
| Prijs: | USD 11000 - 15000 / pcs |
| Verpakking Details: | Houten doos |
| Levertijd: | 10-15 dagen |
| Betalingscondities: | T/T, Western Union, L/C |
| Levering vermogen: | 100 stuks per maand |
|
Gedetailleerde informatie |
|||
| Plaats van herkomst: | China | Tipe in de handel brengen: | Gewoon product |
|---|---|---|---|
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Gebruikersinterface: | Touchscreen |
| Stroombron: | 5000A / 8000A / 10000A optioneel | Efficiëntie: | 3800 stuks/uur |
| Vervaardiging: | 500*350 (mm) ongeveer 760 18650 cellen | Maximumladingscapaciteit: | 200-400pcs (standaard 18650 lithiumbatterij) |
| Besturingssysteem: | ingebed systeem + het mens-machine scherm | Transmissie-modus: | stap + riem + geïmporteerde precieze lineaire geleidingsrail (optioneel servo + schroef) |
| Markeren: | 18650 Plaatslasmachine,Automatische puntlasmachine,Dubbele zijdelingse weerstandsplaatslassen |
||
Productomschrijving
Automatische spot lassen machine dubbelzijdig weerstand batterijpakket Lithium ion spot lassen voor 18650 21700
Productbeschrijving
Double Side Automatic Battery Pack Spot Welding Machine is een algemeen platform van automatische verwerkingstechnologie op basis van microcomputer, geschikt voor batterijpakket spot lassen en assemblage in de fabriek.
Het elektrische besturingsdeel van de spotlassenmachine is modulair ontworpen, met een hoge integratie, goede veelzijdigheid en eenvoudig onderhoud;het voert voornamelijk het reismechanisme wordt bestuurd door servomotor, die een hoge nauwkeurigheid en goede betrouwbaarheid heeft; het elektrische circuit van de apparatuur hanteert binnenlandse en buitenlandse normen.Ondersteunt Autocad-gegevensimport, matrix- en handmatige methoden, waardoor de efficiëntie van het puntlassen aanzienlijk wordt verbeterd en de standaardisatie en betrouwbaarheid van de productie van puntlassen in de Pack-assemblagelijn wordt gewaarborgd.
Productkenmerken
1.Het heeft originele reset- en breekpuntcontinuous welding functies, dat wil zeggen, als de machine wordt uitgeschakeld als gevolg van abnormale problemen tijdens het spot lassen proces, is het optioneel.Kies om terug te keren naar de oorsprong of door te gaan met het lassen vanaf het breekpunt.
2. Ondersteunt enkelpunts-, dubbelpunts- en driepuntslassen, en de afstand tussen dubbelpunt en driepuntslassen is verstelbaar.
3.De lasspecificaties kunnen vrij worden overgeschakeld naargelang de lasken van de positieve en negatieve elektroden van de batterij om aan de verschillende energieverwarmingsbehoeften te voldoen.
Voordelen van het product
1. Las slag kan worden aangepast
2Geschikt voor verschillende soorten batterijen
3. Hoog snelheidslassen
4. 7-inch touchscreen, gemakkelijker te bedienen, helderder weergave
5De laskop heeft een lucht- of waterkoelingsfunctie, die de invloed van de temperatuur van de naald op de laskwaliteit effectief kan verminderen.
6. kan tot 99 groepen bestanden opslaan, het bestand is eenvoudig te bellen,
vereist geen ingewikkeld lijnveranderproces
7. een-toets kalibratiefunctie voor totale verschuiving van soldeerslijpen, die kan worden gekalibreerd voor puntverschuiving veroorzaakt door het wijzigen van de soldeerspeld of om andere redenen
8Elektrische of pneumatische pleklassen is optioneel
Productspecificatie
|
Specificaties voor MD-ASW en MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer van de laskop
|
1
|
2
|
|
|
Reizen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Verwarmingsplaten
|
0.5s/plek, 2000-2500 stuks/uur
|
0.5s/plek, 3500-4000 stuks/uur
|
|
|
Verwarmingsmachine
|
5000A Inverter Spot Welder
|
||
|
Maximaal motortoerental
|
1000 mm/s
|
||
|
Maximaal aantal batterijen
|
450 stuks (18650)
|
||
|
Besturingssysteem
|
Ingebed systeem
|
||
|
Gebruikersinterface
|
Touchscreen
|
||
|
Rijmodus
|
Stapmotor en precisiegeleiderrail
|
||
|
Stroomvoorziening
|
220V/50Hz ((machine); 3-fase, 380V/50Hz ((sweismachine)
|
||
|
Luchtdruk
|
0.3-0.6 MPa
|
||
|
Maatwerkgrootte
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Gewicht van de machine
|
200 kg
|
350 kg
|
|
Toepassing van het product
MD-ADW kan worden gebruikt in elektrische gereedschapsbatterij, torsieautobatterij, energieopslagbatterijpakket, scooterbatterij voor elektrische voertuigen, enz.de efficiëntie en nauwkeurigheid van het lassen zijn sterk verbeterd.
Productbewerking
1. Het instellen van de parameters van het lassen op het touchscreen.
2Plaats de armature met de batterij op de snel vastklempositie.
3Als u op de startknop drukt, voltooit de machine automatisch alle laswerkzaamheden.
4. Het geluid van de lasser om de bediener te verzoeken om een nieuwe armature (batterij) te vervangen.
Detail van de dubbelzijdige pleklassen
Proefmonsters voor het lassen van cilindrische batterijpakketten
