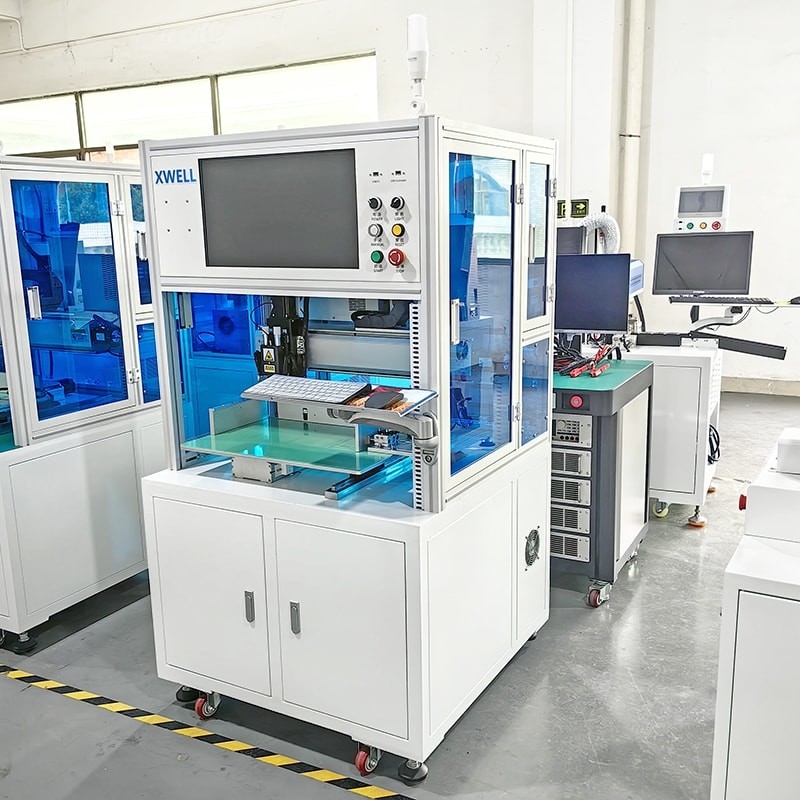

Eenzijdige lasmachine 18650/21700/32650 met batterij zonder rotatiefunctie
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | XWELL |
| Certificering: | CE |
| Modelnummer: | M.D.-ASW |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuks |
|---|---|
| Prijs: | USD 6000-12000/pcs |
| Verpakking Details: | Houten doos |
| Levertijd: | 10-15 dagen |
| Betalingscondities: | T/T, Western Union, L/C |
| Levering vermogen: | 100 stuks per maand |
|
Gedetailleerde informatie |
|||
| Toepasselijke sectoren: | Productieplan | Video-uitgaande inspectie: | Voorziening |
|---|---|---|---|
| Reizen op de X-as: | 400 mm | Y-as Reis: | 400 mm |
| Lasstromen: | 5000A 8000A | Besturingssysteem: | Windows en software |
| Transmissie-modus: | Schroefstaaf+precisie lineaire geleidingsrail | Maximaal puntlassen: | 0.5S/punt; 1500-1800 stuks/uur |
| Verwarmingskop veerdrukbereik: | 1.0 - 5 kg | Spanning: | 220V en 380V |
| Markeren: | 32650 Batterijspotsweismachine,18650 Batterijspotsweldmachine |
||
Productomschrijving
Automatische eenzijdige lithium-ionbatterij 18650/21700/32650 Batterij Spot Welding Machine zonder rotatiefunctie
Toepassing van eenzijdige pleklassen
MD-ASW is een standaard enkelzijdige automatische spot lassen machine.BT-960XZ met rotatie van het lashoofd. Geschikt voor 14500 / 18500 / 18650 / 18730 / 21700 / 26650 / 32700 multi-parallell multi-serie combinatie.Het kan worden gebruikt in elektrisch gereedschap batterij, torsieautobatterij, energieopslagbatterijpakket, scooterbatterij voor elektrische voertuigen, enz.
Eenzijdige pleklassenmachineKenmerken
Het elektrische besturingsdeel van de spotlassenmachine is modulair ontworpen, met een hoge integratie, goede veelzijdigheid en eenvoudig onderhoud;het voert voornamelijk het reismechanisme wordt bestuurd door servomotor, die een hoge nauwkeurigheid en goede betrouwbaarheid heeft; het elektrische circuit van de apparatuur hanteert binnenlandse en buitenlandse normen.Ondersteunt Autocad-gegevensimport, matrix- en handmatige methoden, waardoor de efficiëntie van het puntlassen aanzienlijk wordt verbeterd en de standaardisatie en betrouwbaarheid van de productie van puntlassen in de Pack-assemblagelijn wordt gewaarborgd.
Eenzijdige pleklassenmachineVoordelen
1Inductie van de belastingspanning, controle van de spanning in de feedback-modus en realiseren van hoogwaardig laswerk.
2. Verwarming en hoofdverwarming: voorverwarming voor het lassen om een stabiele laskwaliteit te garanderen.
3. Behoud van de continuïteit van de energiedichtheid, korte lastijd, vermindering van de vervorming en verkleuring van basismetaal. (de lastijd wordt in microseconden gecontroleerd,en de modus van continue output)
4Gemakkelijk om te wisselen van lage stroom naar hoge stroom, geschikt voor precisie lassen.
5De bovenste en onderste grens van de stroom kunnen worden ingesteld om te beoordelen of de laskwaliteit goed is of niet, wat geschikt is voor het automatiseringsplatform.
6De lasstroom zal stijgen met de kracht op tijd om het las effect te verzekeren.
7Stabiel besturingssysteem.
8. Hoog geconfigureerd regelaar
9. Hoog nauwkeurige werkwijze
10. Hoge kostenprestaties van producten
Productspecificatie
|
X-asstraling
|
400 mm (aanpasbaar)
|
Besturingssysteem
|
Windows en software |
|
Y-asstraling
|
400 mm (aanpasbaar)
|
Transmissie-modus
|
Schroefstaaf+precisie lineaire geleidingsrail
|
|
Maximaal puntlassen
|
0.5S/punt; 1500-1800 stuks/uur
|
Rijmodus
|
Hybride servomotor
|
|
Maximale snelheid van de motor
|
1000 mm/s
|
Nickelsweisdikte
|
0.1mm-0.3mm
|
|
Maximaal geladen cel (18650)
|
Ongeveer 500 stuks (20 * 25)
|
Afmeting
|
900L*900W*1750H
|
|
Aantal opgeslagen bestandsgroepen
|
99 groepen
|
Positioneringsnauwkeurigheid
|
±0,02 mm
|
|
Gewicht
|
200 kg
|
Gewicht van het horizontale lager
|
15 kg (OEM)
|
Hoofdstukkenlijst
| Naam | Qty |
| X-asmodule | 1 set |
| Y-asmodule | 1 set |
| Verwarmingshost | 1 stuks |
| Schakelkoppen | 1 set |
| Klemmechanisme | 1 set |
| Schommelvorm | 1 set |
| Computer | 1 stuks |
| Bewegingscontroller | 1 stuks |
| Servomotor | 2 sets |
| Pneumatisch element | 1 set |
| Bewerkingsonderdelen | 1 partij |
| Controlesysteem | 1 set |
| Machinaframe | 1 set |
| Alarmsysteem | 1 set |
Eenzijdige plek lassen machine
1. Het instellen van de parameters van het lassen op het touchscreen.
2Plaats de armature met de batterij op de snel vastklempositie.
3Druk op de startknop, MD-ASW voltooit automatisch alle lassen acties.
4. MD-ASW-geluid om de bediener te verzoeken nieuwe armaturen (batterijpakket) te vervangen".
