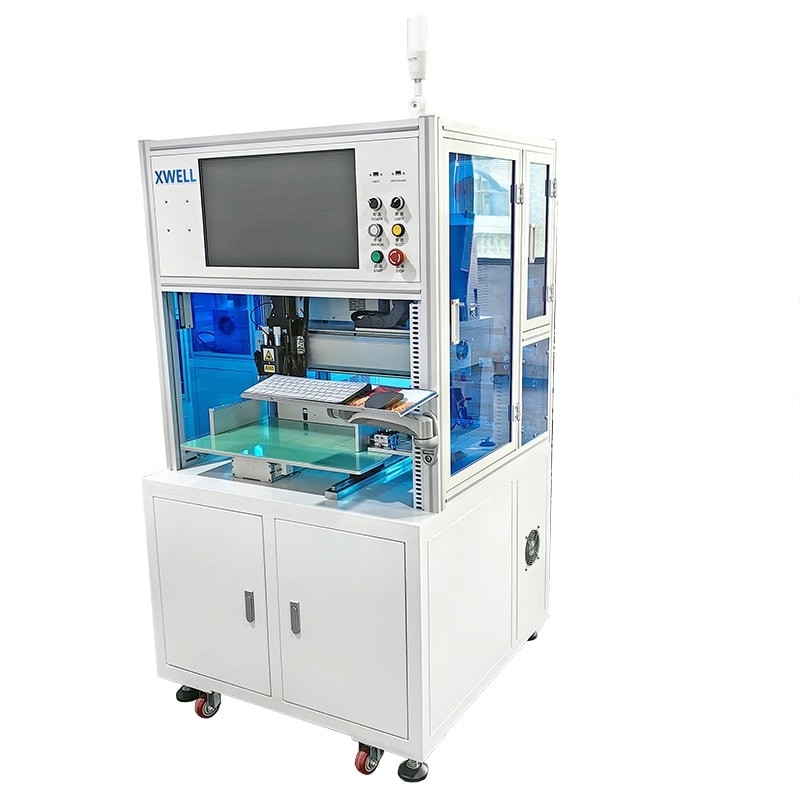

18650/21700/32650 Batterijspotsweismachine zonder rotatiefunctie
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | XWELL |
| Certificering: | CE |
| Modelnummer: | M.D.-ASW |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuks |
|---|---|
| Prijs: | USD 6000-12000/pcs |
| Verpakking Details: | Houten doos |
| Levertijd: | 10-15 dagen |
| Betalingscondities: | T/T, Western Union, L/C |
| Levering vermogen: | 100 stuks per maand |
|
Gedetailleerde informatie |
|||
| Verslag van de test van de machine: | Voorziening | Kerncomponenten: | PLC's |
|---|---|---|---|
| Reizen op de X-as: | 400 mm | Y-as Reis: | 400 mm |
| Lasstromen: | 5000A 8000A | Besturingssysteem: | Windows en software |
| Transmissie-modus: | Schroefstaaf+precisie lineaire geleidingsrail | Maximaal puntlassen: | 0.5S/punt; 1500-1800 stuks/uur |
| Verwarmingskop veerdrukbereik: | 1.0 - 5 kg | Spanning: | 220V en 380V |
| Markeren: | 21700 Batterijspotsweismachine,Batterijspotsweismachine zonder rotatie |
||
Productomschrijving
Automatische eenzijdige lithium-ionbatterij 18650/21700/32650 Batterij Spot Welding Machine zonder rotatiefunctie
Toepassing van eenzijdige pleklassen
MD-ASWkrachtbatterij spot lassen machine neemt XY-as full servo aandrijving, kogelschroef transmissie
Het kan worden uitgerust met MIYACHI serie spot lassen stroomvoorziening om de betrouwbaarheid van het lassen te garanderen.
TWSL Power Battery Spot Lasmachine is voorzien van circulerend water laskop koelsysteem om het laswerk te verbeteren
Het effect wordt verlengd om de levensduur van de soldeerspeld te verlengen.
Eenzijdige pleklassenmachineKenmerken
1Omvang van aanpassing: Aanpassingsbereik: 18650, 26650, 32650, serie en parallelle combinatie van vierkante batterijen (of
met een vermogen van meer dan 50 W,
2. Geschikt voor nikkelplaat breedte; geen limiet
3. Geschikt voor nikkelplaat dikte; 0.1MM---0.2MM (0.1-0.2MM dikte nikkelplaat moet worden gegroeven)
4Productie-efficiëntie: 1800-2000/uur of meer met 18650 batterijen
5Standaard plaatslassen host: MB-30 hoofdlassen, of de klant zelf.
6. Las effect: las consistentie is zeer goed, soldeer verbindingen zijn gelijkmatig, mooi, trekkracht is groter dan 12 kg
Eenzijdige pleklassenmachineVoordelen
1Inductie van de belastingspanning, controle van de spanning in de feedback-modus en realiseren van hoogwaardig laswerk.
2. Verwarming en hoofdverwarming: voorverwarming voor het lassen om een stabiele laskwaliteit te garanderen.
3. Behoud van de continuïteit van de energiedichtheid, korte lastijd, vermindering van de vervorming en verkleuring van basismetaal. (de lastijd wordt in microseconden gecontroleerd,en de modus van continue output)
4Gemakkelijk om te wisselen van lage stroom naar hoge stroom, geschikt voor precisie lassen.
5De bovenste en onderste grens van de stroom kunnen worden ingesteld om te beoordelen of de laskwaliteit goed is of niet, wat geschikt is voor het automatiseringsplatform.
6De lasstroom zal stijgen met de kracht op tijd om het las effect te verzekeren.
7Stabiel besturingssysteem.
8. Hoog geconfigureerd regelaar
9. Hoog nauwkeurige werkwijze
10. Hoge kostenprestaties van producten
Productspecificatie
|
X-asstraling
|
400 mm (aanpasbaar)
|
Besturingssysteem
|
Windows en software |
|
Y-asstraling
|
400 mm (aanpasbaar)
|
Transmissie-modus
|
Schroefstaaf+precisie lineaire geleidingsrail
|
|
Maximaal puntlassen
|
0.5S/punt; 1500-1800 stuks/uur
|
Rijmodus
|
Hybride servomotor
|
|
Maximale snelheid van de motor
|
1000 mm/s
|
Nickelsweisdikte
|
0.1mm-0.3mm
|
|
Maximaal geladen cel (18650)
|
Ongeveer 500 stuks (20 * 25)
|
Afmeting
|
900L*900W*1750H
|
|
Aantal opgeslagen bestandsgroepen
|
99 groepen
|
Positioneringsnauwkeurigheid
|
±0,02 mm
|
|
Gewicht
|
200 kg
|
Gewicht van het horizontale lager
|
15 kg (OEM)
|
Hoofdstukkenlijst
| Naam | Qty |
| X-asmodule | 1 set |
| Y-asmodule | 1 set |
| Verwarmingshost | 1 stuks |
| Schakelkoppen | 1 set |
| Klemmechanisme | 1 set |
| Schommelvorm | 1 set |
| Computer | 1 stuks |
| Bewegingscontroller | 1 stuks |
| Servomotor | 2 sets |
| Pneumatisch element | 1 set |
| Bewerkingsonderdelen | 1 partij |
| Controlesysteem | 1 set |
| Machinaframe | 1 set |
| Alarmsysteem | 1 set |
Eenzijdige plek lassen machine
1. Het instellen van de parameters van het lassen op het touchscreen.
2Plaats de armature met de batterij op de snel vastklempositie.
3Druk op de startknop, MD-ASW voltooit automatisch alle lassen acties.
4. MD-ASW-geluid om de bediener te verzoeken nieuwe armaturen (batterijpakket) te vervangen".
