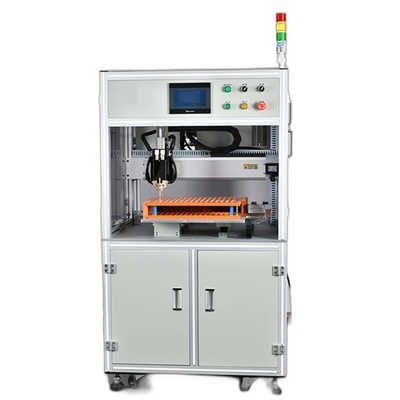

5kA de Machine van het de Vleklassen van de lithiumbatterij, 26650 Lipo Vleklasser
Productdetails:
Plaats van herkomst: | China |
Merknaam: | XWELL |
Certificering: | CE |
Modelnummer: | M.D.-ASW |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 1pcs |
---|---|
Prijs: | USD 6000 - 12000 / pcs |
Verpakking Details: | houten doos |
Levertijd: | 10-15 dagen |
Betalingscondities: | T/T, Western Union, L/C |
Levering vermogen: | 100pcs per Maand |
Gedetailleerde informatie |
|||
Batterijtype: | M.D.-ASW Enige Automatische Kant | Hoofd troke: | 400 mm * 400 mm |
---|---|---|---|
Maximum dragend gewicht van y-As: | 35kg | Maximum ladings elektrische kernen: | X richting: 26; Y richting: 26 |
Y-as slag: | 400 mm | Drijfwijze: | stepper servomotor |
Lassende stroom: | 5000A 8000A | Voltage: | 220V en 380V |
Macht: | 4000 W | ||
Markeren: | 5kA de Machine van het de Vleklassen van de lithiumbatterij,26650 de Machine van het de Vleklassen van de Lithiumbatterij,26650 de lasser van de lipovlek |
Productomschrijving
De enige Zij volledig Automatische Elektrische Machine van het de Vleklassen van de Lithiumbatterij voor het Cilindrische Lassen van het Batterijpak
Productomschrijving
M.D.-ASW met lassen is de functie van de hoofdomwenteling, geschikt voor de vleklassen en assemblage van het batterijpak in de fabriek voor 14500/18650/21700/26650/32700 multi-parallelle multi-reeksen combinatie.
De Automatische de Vleklasser van het Batterijpak is een algemeen platform van automatische die verwerkingstechnologie bij CNC, geschikte de vleklassen en de assemblage van het batterijpak wordt gebaseerd in de fabriek. Vergeleken met de handmachine van het vleklassen, zijn de efficiency en de nauwkeurigheid van lassen zeer verbeterd.
Producteigenschappen
1. Het het puntbegin van de steunonderbreking, steunt automatisch begin en de handomzetting van de beginwijze.
2. Het heeft een vals vleklassen en uit het alarmfunctie van het vleklassen.
3. De programmering is eenvoudig, en het steunt om het even welke punt programmering en serie programmering. 99 groepen kunnen programmeringsdossiers worden opgeslagen.
4. De vervanging van de lassennaald voorspelde herinnering.
5. lassend huidig controlesysteem, toezicht in real time op lassenstroom.
Productvoordelen
1. Hoge stablity
2. Sterke generalty
3. Productiecontrole
4. Lang onderhoud
5. Efficiënt en nauwkeurig
6. De breedte van de lassenimpuls is regelbaar, is de lassenmachine vast en de spat is klein, is de lassenvlek niet gekleurd.
7. 7 Duimtouch screen, geschiktere verrichting, meer duidelijke vertoning
8. Drie dossier programmeringswijzen, handinput, serie en CAD DXF de schemainvoer, eenvoudige en snelle reactie op het diverse complexe programma uitgeven
9. Het lassenhoofd heeft de functie van luchtkoeling of waterkoeling, die de invloed van de temperatuur van de naald van het vleklassen op de lassenkwaliteit kan effectief verminderen.
10. Het kan 99 groepen dossiers opslaan, die gemakkelijk zijn te roepen en geen ingewikkeld bedrading en het afleiden proces nodig hebben.
11. Één-knoop kaliberbepalingsfunctie voor gehele afwijking van soldeerselverbinding, die kan worden gebruikt die puntafwijking te kalibreren door naaldvervanging of andere redenen wordt veroorzaakt.
12. De efficiency van het vleklassen is hoger, het lassen is de snelheid per vlek minder dan 0.35S (volgens verschillende snelheid van de geselecteerde lassenmachine), de enige zijmachine van het vleklassen 2800 kernen per uur kan bereiken.
13. De kerndelen worden ingevoerd uit Japan en Taiwan. De nauwkeurigheid, de stabiliteit en de levensduur van de machine zijn meer dan tweemaal dat andere die delen in China worden gemaakt.
14. De lassende automatische alarm en eindefunctie, na het ontruimen van de fout kan vleklassen voortzetten
15. De machine met machtsbesnoeiing of het breekpunt zet functie voort, kan om het even welke positie vleklassen manueel aanpassen
16. De lassenmachine kan, volgens verschillende behoeften van klanten facultatief zijn, kunnen de verschillende lassenmachines worden geselecteerd om klanten aan behoeften effectief te voldoen.
Productspecificatie
ModelNo. | M.D.-ASW |
Y-as reis | 500mm (klantgericht) |
X-as reis | 350mm (klantgericht) |
De maximum snelheid van het vleklassen | 0.35s/point (1 uur: ongeveer 2800 units18650-cellen) |
De snelheid van de motoraandrijving | 1000mm/S |
Maximum ladings elektrische kernen | X richting: 26; Y richting: 26 |
Geschikt bestandsgroepopslag | 99 groepen |
Besturingssysteem | ingebedde systeem mens-machine interface |
Transmissiewijze | De precisieschroef van Taiwan met gidsspoor |
Drijfwijze | stepper servomotor |
Herhaal het plaatsen nauwkeurigheid | ±0.02mm |
Afmetingen | L: 900mm, W: 900mm, H: 1750mm |
Macht | 4000W |
Machinegewicht | 200KG |
Maximum dragend gewicht van y-As | 35KG |
Inputvoeding | eenfasige AC 220V/50Hz |
Luchtbron | 0.4-0.6 Mpa |
Producttoepassing
Met de overeenkomstige inrichting, kan de machine van het vleklassen 18650, 26650, 32650 lassen en andere cilindrische batterijen, kunnen ook voor een verscheidenheid van cilindrische batterij, vierkante batterij, knoopbatterij en enz. worden aangepast.
Productverrichting
1. Het plaatsen van de parameters van lassen op het touche screen. (De zelfde product slechts behoefte om eens worden geplaatst)
2. Zet de inrichting met het batterijpak op de snelle het vastklemmen positie.
3. Druk de starter, voltooit M.D.-ASW automatisch alle lassenacties.
4. M.D.-ASW geluid om exploitantvervanging van nieuwe inrichting (batterijpak) te veroorzaken.

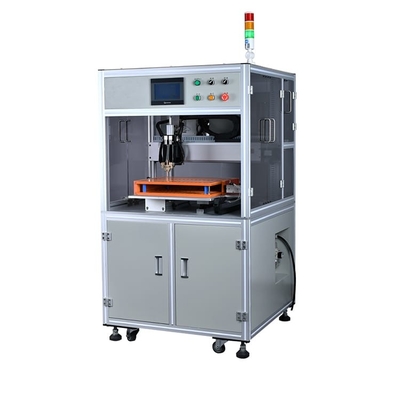

Enige zij de machinestructuur van het batterijlassen

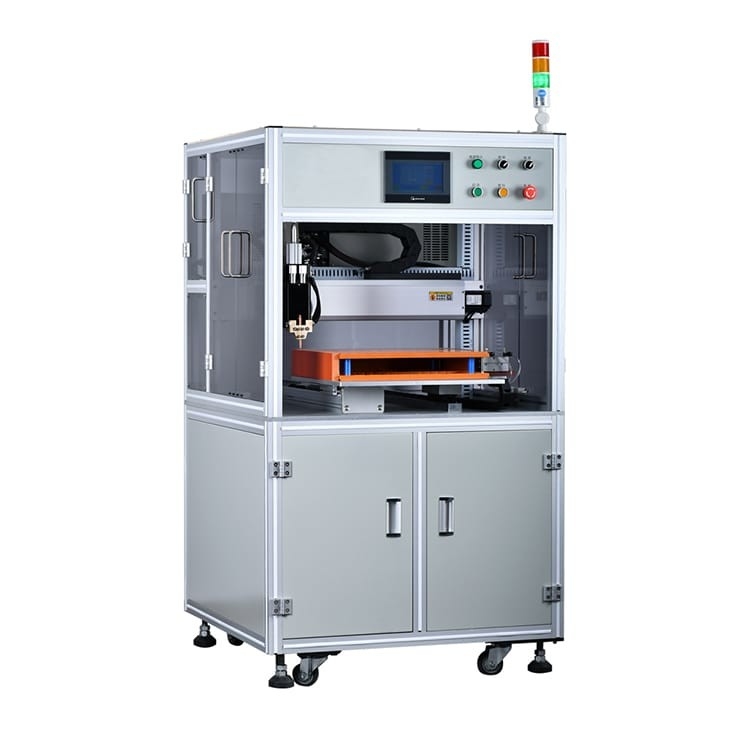

Enige zij de machinedetails van het vleklassen
Het lassensteekproeven van het batterijpak
