1000mm/S van de het Lassenmachine van het batterijpak de Vleklassen 50HZ CNC
Productdetails:
Plaats van herkomst: | China |
Merknaam: | XWELL |
Certificering: | CE |
Modelnummer: | M.D.-ASW |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 1pcs |
---|---|
Prijs: | USD 6000-12000/pcs |
Verpakking Details: | houten doos |
Levertijd: | 10-15 dagen |
Betalingscondities: | T/T, Western Union, L/C |
Levering vermogen: | 100pcs per Maand |
Gedetailleerde informatie |
|||
Batterijtype: | Cilinderbatterij | X asreis: | 400 mm |
---|---|---|---|
Y asreis: | 400 mm | Maximumsnelheid van motoraandrijving: | 1000mm/s |
Lassendikte: | 0.12mm0.3mm (facultatieve Lassenmacht) | De snelheid van het vleklassen: | 0.35s / punt; 1500pcs/h |
De waaier van de de lentedruk van het lassenhoofd: | 1.0 - 5kg | Lassende stroom: | 5000A 8000A |
Voltage: | 220V en 380V | Macht: | 4000 W |
Markeren: | 1000mm/S het Lassenmachine van het batterijpak,CNC het Lassenmachine van het Batterijpak,50HZ automatische het lassenmachine van de batterijvlek |
Productomschrijving
CNC de Automatische Machine van het Vleklassen voor Cilindrisch Batterijpak
Productomschrijving
1.1 macht: 4KW, AC 380V, 50HZ
1.2 luchtdruk; 0.4-0.6Mpa
1.3 toegepaste waaier: Reeks en parallelle combinatie van kern 18650/26650 van de machtsbatterij, multi-parallel en multi-reeksencombinatie, elektrisch gereedschapbatterij, de batterij van de schommelingsauto, accupak, 26650 batterijpak, 32650 batterijpak, elektrische fietsbatterij, enz.
1.4 maximum stook op: voorbeeld de 18650 batterijkern, maximum slag: X-as 35pcs core* y-As 20pcs de kern, als behoefte een grotere slag, het moet worden aangepast.
1.5 geschikte lassennaald: De diameter 4-4*6 voerde vlakke hoofdlassennaald (het lassen van het zwellingspunt) in, diameter 1.5*100mm (vleklassen)
1.6 geschikte nikkelbreedte: Het vormen van nikkel
1.7 kan aangepaste de vormvoorzijde van het vleklassen zijn binnen en terug uit type (Geschikt voor automatische productielijn die gebruiken)
1.8 geschikte nikkeldikte: 0.1mm-0.3mm (0.210.3mm de dikte, nikkel moet worden ingelast)
1.9 productieefficiency: ongeveer 4000PCS-5000PCS per uur
1.10 lassenmachine: 5000A/8000A model, oen reeksen
- Het snelle lassen van de snelheidsvlek (2-10ms)
- De vlek van het lage temperatuurlassen
- Controlelassen in real time
- Met het signaal van de lassenvoltooiing, sparen lassentijd
- Kan de specificatielassen van het vleklassen worden geplaatst (het Positief en negatief is gelast gebruikend verschillende stromen)
- Kan hetzelfde lassen van de batterij positieve vlek worden geplaatst, en negatief niet vleklassen
- De stroom is te klein of abnormaal tijdens vleklassen, het machine automatisch alarm en de einden
1.11 het lassen effect: goede lassenconsistentie, eenvormige soldeerselverbindingen en mooi
1.12 drie soorten de gegevensinvoer van het vleklassen:
- De inputmethode van de puntmatrijs
- De methode van de serieinput
- U de methode van de schijfinvoer, het lassengegevens van de opslagvlek aan u-schijf, de invoer rechtstreeks in de machine, (u-schijfcad wordt DXF gegevens ingevoerd in het touche screen door single-pass, dan kan van het touche screen in partijen aan de u-schijf worden uitgevoerd, en dan in andere machines worden ingevoerd om te gebruiken)
1.13 het lassen vormnaam: Chinese en Engelse Inputvaardigheid
1.14 controlecomponent: 7 duimtouch screen, PLC van de 6 ashoge snelheid programmeur, de servomotor met 3 assen van 750W, 2 hoofd van het de aandrijvings het elektrische lassen van de as400w servomotor
1.15 gebruik die nikkelstrook vormen om afval te verminderen
1.16 materiaal zuiveren is eenvoudig, gemakkelijk te leren en gemakkelijk te begrijpen, het model snel veranderen (0-199 groepsgegevens kunnen worden geroepen)
1.17 de macht van het lassenhoofd: Elektro servo
1.18 de gebeëindigde vorm van de batterijinrichting: 1 vastgestelde isolatie elektrische houten inrichting (2 PCs)
1.19 garantie: één jaar beperkte garantie en levensteun
1.20 het apparaat komt met een foutenalarm, ontruimt de fout volgens de herinnering
1.21 afmeting: L1630*W900*H1730MM
1,22 Gewicht: ongeveer 280KG
Producteigenschappen
1. Machines die automatisch Nikkelblad aan Batterijcelelektrode lassen.
2. Gebruikt voor batterijfabrieken automatische productie in machtsbanken, laptops en ebikes, enz.
3. Doe 2000pcs-lassen per uur.
4. Touch screenverrichting, het gemakkelijke en snelle antwoorden.
arbeider 5. 0-1 om de machine, snel en met grote efficiency in werking te stellen. Kan met andere machines worden verbonden om automatisch te werk te gaan.
6. Luchtkoeling, beschikbare hand programmering & CAD ingevoerd tekening.
7. Verkoopbureau overzee in New Delhi, India.
8. 12 maanden garantie en levenonderhoud.
Productvoordelen
1. Hoge stablity
2. Sterke generalty
3. Productiecontrole
4. Lang onderhoud
5. Efficiënt en nauwkeurig
6. De breedte van de lassenimpuls is regelbaar, is de lassenmachine vast en de spat is klein, is de lassenvlek niet gekleurd.
7. 7 Duimtouch screen, geschiktere verrichting, meer duidelijke vertoning
8. Drie dossier programmeringswijzen, handinput, serie en CAD DXF de schemainvoer, eenvoudige en snelle reactie op het diverse complexe programma uitgeven
9. Het lassenhoofd heeft de functie van luchtkoeling of waterkoeling, die de invloed van de temperatuur van de naald van het vleklassen op de lassenkwaliteit kan effectief verminderen.
10. Het kan 99 groepen dossiers opslaan, die gemakkelijk zijn te roepen en geen ingewikkeld bedrading en het afleiden proces nodig hebben.
11. Één-knoop kaliberbepalingsfunctie voor gehele afwijking van soldeerselverbinding, die kan worden gebruikt die puntafwijking te kalibreren door naaldvervanging of andere redenen wordt veroorzaakt.
12. De efficiency van het vleklassen is hoger, het lassen is de snelheid per vlek minder dan 0.35S (volgens verschillende snelheid van de geselecteerde lassenmachine), de enige zijmachine van het vleklassen 2800 kernen per uur kan bereiken.
13. De kerndelen worden ingevoerd uit Japan en Taiwan. De nauwkeurigheid, de stabiliteit en de levensduur van de machine zijn meer dan tweemaal dat andere die delen in China worden gemaakt.
14. De lassende automatische alarm en eindefunctie, na het ontruimen van de fout kan vleklassen voortzetten
15. De machine met machtsbesnoeiing of het breekpunt zet functie voort, kan om het even welke positie vleklassen manueel aanpassen
16. De lassenmachine kan, volgens verschillende behoeften van klanten facultatief zijn, kunnen de verschillende lassenmachines worden geselecteerd om klanten aan behoeften effectief te voldoen.
Productspecificatie
Model | M.D.-ASW de enig-Zij Automatische Machine van het Vleklassen |
X-as reis | 400mm (Aangepast) |
Y-as reis | 400mm (Aangepast) |
Lassendikte | 0.12mm0.3mm (facultatieve Lassenmacht) |
De snelheid van het vleklassen | 0.35s / punt; 1500pcs/h |
De waaier van de de lentedruk van het lassenhoofd | 1.0 - 5kg |
Maximumsnelheid van motoraandrijving | 1000mm/s |
Het maximumaantal geladen batterijen | 300pcs (standaard 18650 lithiumbatterij) |
Aantal groepen voor het opslaan van dossiers | 99 groepen |
Besturingssysteem | Ingebed controlesysteem + mens-machine interface |
Transmissie | Stepper + ingevoerde precisie lineaire gids (facultatieve servo + schroef) |
Voeding | Eenfasige 220V±10%/50Hz±10% |
Macht | 4000w |
Luchtlevering | 0.4 - 0.6Mpa |
Toepassing | Accupak, Elektrische Fietsbatterij; Het Lassen van de machtsbatterij |
Gewicht | 200KG |
Afmetingen |
Ongeveer 900mm * 900mm * 1750mm |
Materiaalconfiguratie
Punt | Vervangstukken | Merk |
1 | Servomotor | PANASONIC/FUJI |
2 | Het stappen motor | LEADSHINE/HUICHUAN |
3 | Solenoïdeklep | LUCHT TAC |
4 | Steunbasis | NSK |
5 | Lineair gidsspoor | HIWIN |
6 | Voeding | MINGWEI |
7 | Sensor | OMRON/CHEVEN |
8 | Knoop & Aanwijzingslicht | GONCON |
9 | Elektrisch relais | DELIXI |
Producttoepassing
Photovoltaic, machtsbatterij, NiMH-de lithiumbatterij en andere batterijen worden aangesloten aan de strook van de nikkellegering, de samengestelde strook van het aluminiumnikkel, draad en gidsstrook, huishouden elektrodelen en gidsstrook, hardwaretoebehoren, koper en zilveren producten, roestvrij staal randverbinding, het lassen van de bolvoet, elektronische delen, allerlei hoog en laag geleidend metaallassen, enz.
Productverrichting
1. Het plaatsen van de parameters van lassen op het touche screen. (De zelfde product slechts behoefte om eens worden geplaatst)
2. Zet de inrichting met het batterijpak op de snelle het vastklemmen positie.
3. Druk de starter, voltooit de machine automatisch alle lassenacties.
4. Het lassersgeluid om exploitantvervanging van nieuwe inrichting (batterijpak) te veroorzaken.

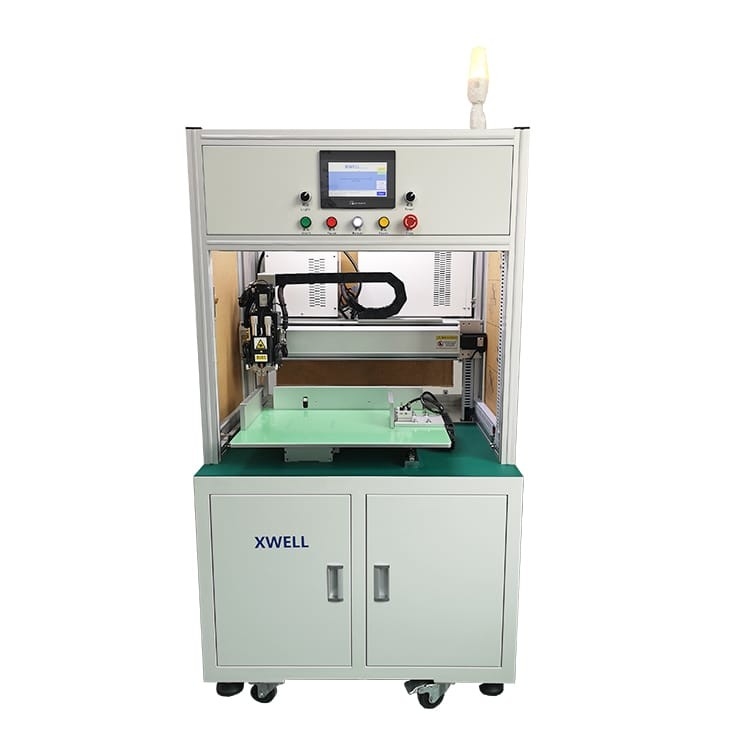

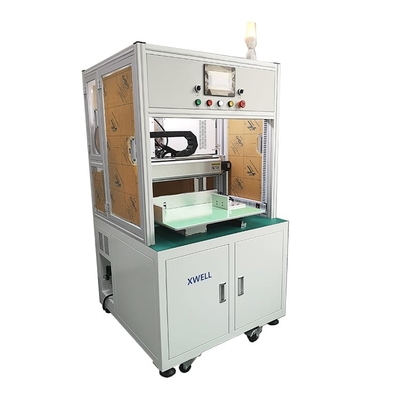

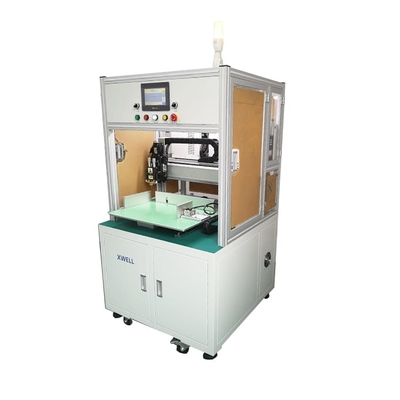

Enige zij de machinedetails van het vleklassen
